CELLE DEL NEGATIVO E LIMITATORI DI TENSIONE

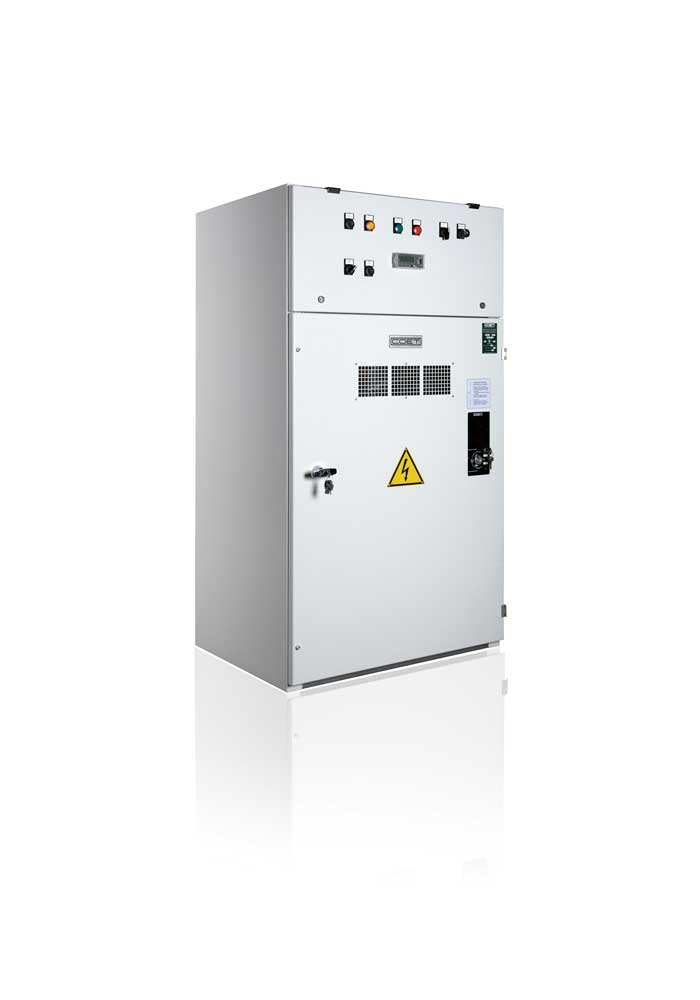

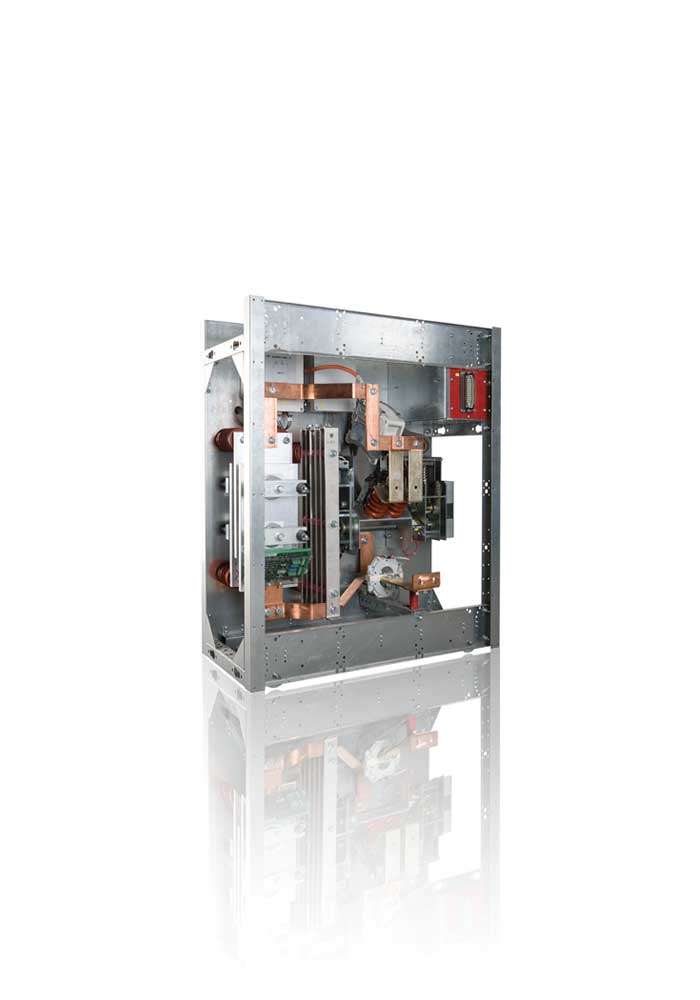

Le Celle del Negativo sono usate per attestare i cavi di ritorno del negativo, monitorare e collegare il negativo alla terra in caso di tensione pericolosa. Per omogeneità della fornitura, il design della cella del Negativo COET è simile a quello della cella Alimentatore. All’interno della cella, oltre al sezionatore di messa a terra, ai trasduttori e agli strumenti di misura, quando richiesto, si trova anche il limitatore di tensione del negativo LBR la cui applicazione è pienamente in conformità con la normativa EN50122-1 garantendo una protezione affidabile per le persone e per la sicurezza dell’istallazione.
Le principali caratteristiche del LBR sono:

  • Tensione d’esercizio: 750V – 1500V – 3000Vcc.
  • Corrente d’interruzione: 900A.
  • Potere di chiusura: 35kA – 50kA – 100kA.
  • Corrente di Breve durata (0,25s): 35kA – 50kA – 100kA.
  • Interruttore statico SCR per rapida messa a terra (<1ms) quando la tensione supera la soglia d’intervento pericolosa di 300V o 600V.
  • Relè integrato di sovratensione ca e cc e di sovraccorrente.
  • Test di funzionamento anche con l’apparacchiatura in servizio con iniezione di Tensione e Corrente.

Il dispositivo LBR è anche disponibile con le stesse caratteristiche nella versione con grado di protezione IP30 (LBR-n).
